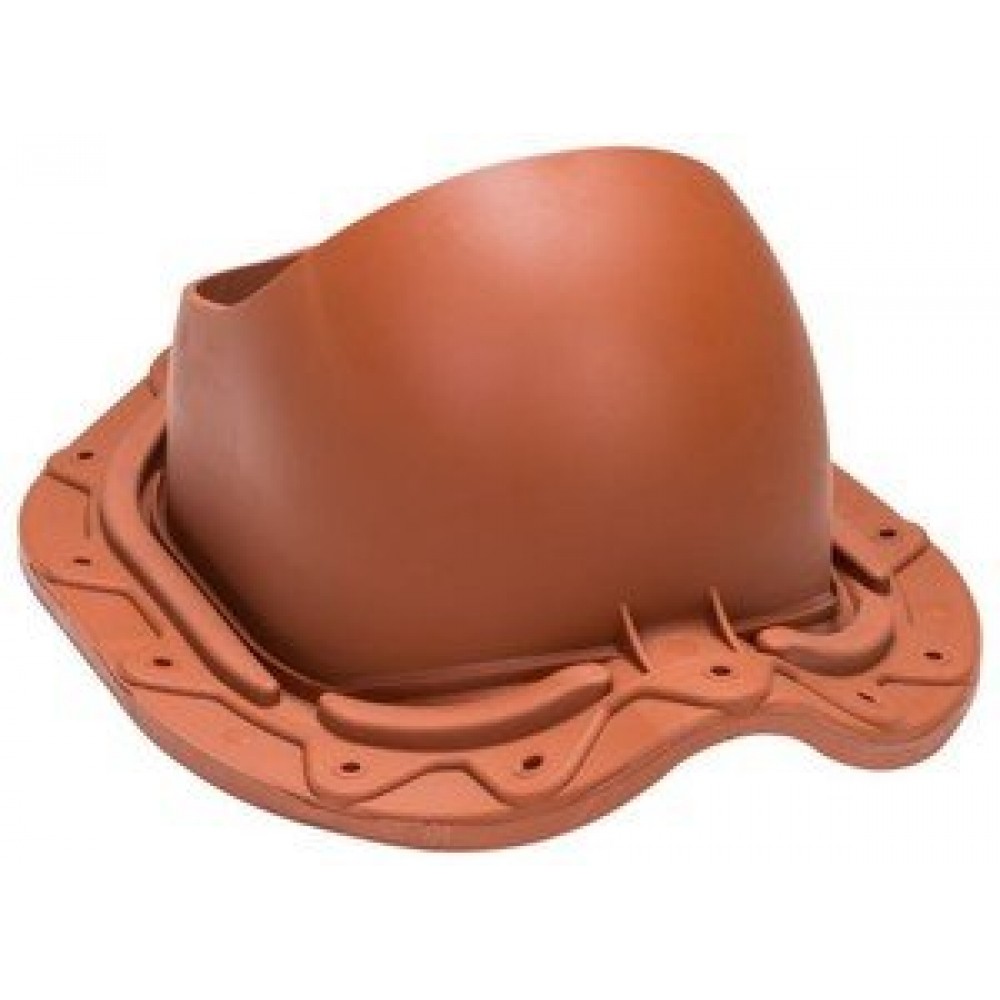

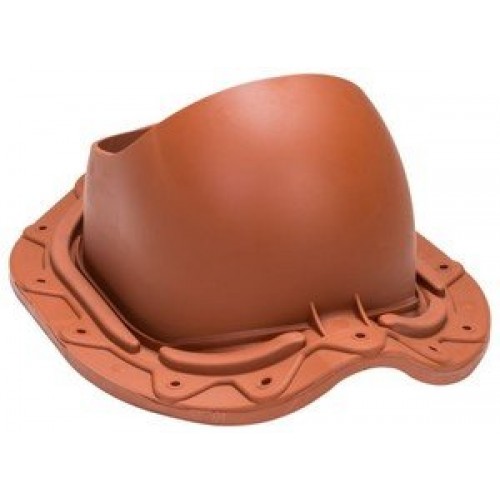

Проходной элемент VILPE MUOTOKATE, RR 750 – терракот
Проходной элемент MUOTOKATE предназначен для монтажа труб, вентиляторов Ø 110 - 160 мм и антенных воротов на кровлях из металлочерепицы с профилем Monterrey (ширина волны ≈ 183,3 мм, длина профиля min 350 мм, высота профиля ≈ 39 мм). Устанавливается при монтаже и на готовую кровлю.
Размер изделия: 330*261 мм.
Комплект поставки: проходка, кольцо гидрозатвора, шаблон, герметик, набор крепежа, инструкция.
Максимальный угол уклона кровли для труб разного диаметра:
- Труба Ø 110 мм - 50º, 53º - подрез ворота трубы;
- Труба Ø 125 мм - 45º, 48º - подрез ворота трубы, 50º - подрез ворота проходного элемента;
- Труба Ø 160 мм - 40º, 42º - подрез ворота трубы, 45º - подрез ворота проходного элемента.
Приведенные данные являются ориентировочными. Минимальный рекомендуемый угол уклона кровли для монтажа 11,5º.
Теги: Проходной элемент, вентиляция кровли, VILPE, MUOTOKATE
| Информация о производителе: | |
|---|---|
| Производитель | VILPE |
| Страна производства | Финляндия |
| Артикул | 75179 |
| Модель | MUOTOKATE |
| Технические характеристики: | |
| В комплекте | Проходка, кольцо гидрозатвора, шаблон, герметик, набор крепежа, инструкция |
| Кровельный материал | Металлочерепица |
| Оттенок по карте RAL / RR | RR 750 |
| Размер, мм | 330*261 |
| Техническая гарантия, лет | 20 |
| Цвет | Красный |
| Элемент вентиляции | Проходной элемент |
| Эстетическая гарантия, лет | 10 |
| Область применения | Скатная кровля |
| Материал | Полипропилен |
| Температура эксплуатации, °С | -40°С до +80°С |
| Информация о товаре | |
| Вес | 1.15кг |
