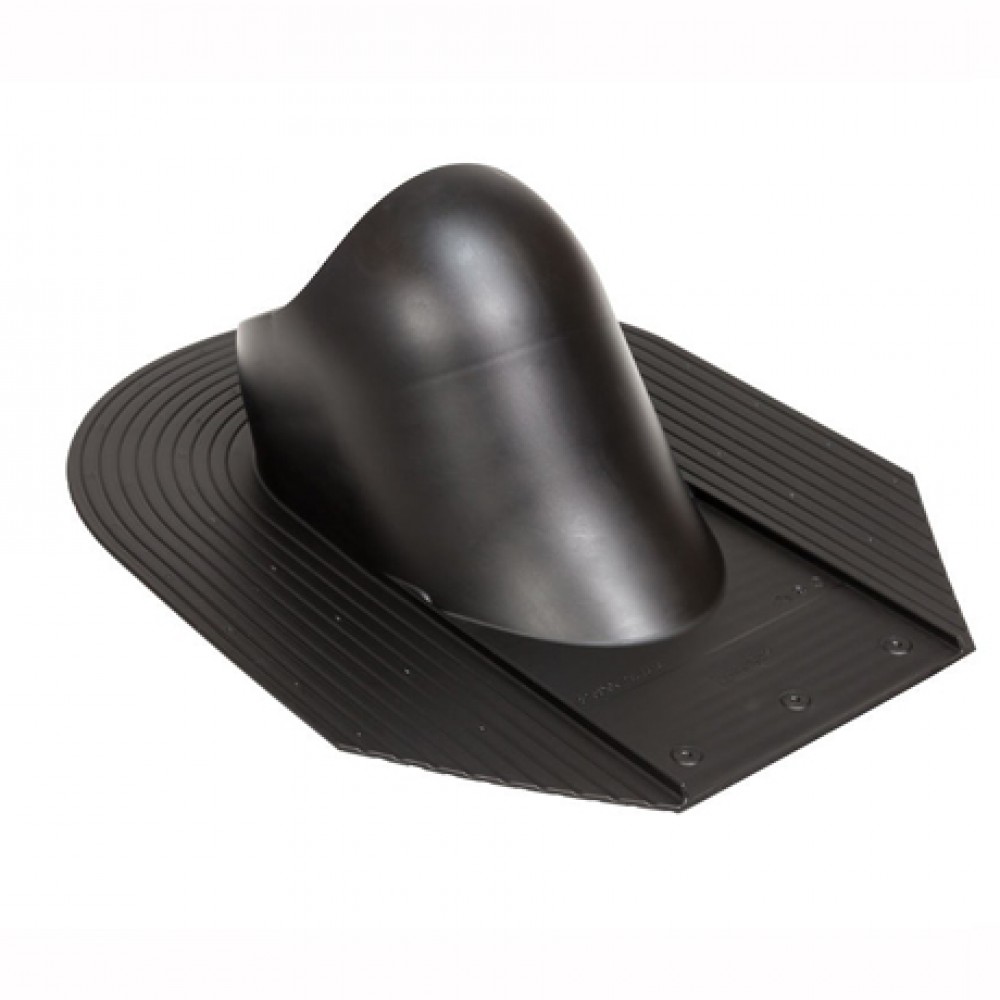

Проходной элемент VILPE HUOPA/SLATE, RR 33 – черный
Проходной элемент HS HUOPA/SLATE предназначен для монтажа труб, вентиляторов Ø 110 – 160 мм и антенных воротов на кровлях из сланца и гибкой черепицы. Измененная форма ворота позволяет установить проходной элемент на кровлях с большим уклоном. Устанавливается при монтаже кровельного материала.
Размер изделия: 518*389 мм, ширина фланца 100 мм.
Комплект поставки: проходной элемент, шаблон, набор крепежа.
Максимальный угол уклона кровли для труб разного диаметра:
- Труба Ø 110 мм - 53º, 59º - труба продлевается напрямую в подкровельное пространство, необходим подрез ворота трубы; 77º - труба не продлевается напрямую в подкровельное пространство, необходим подрез ворота трубы и ворота проходного элемента;
- Труба Ø 125 мм - 54º, 57º - подрез ворота трубы;
- Труба Ø 160 мм - 49º, 52º - подрез ворота проходного элемента.
Минимальный угол уклона кровли для труб разного диаметра:
- Труба Ø 110 мм - 36º, 11º - необходимо развернуть трубу на 18º и подрезать ворот проходного элемента;
- Труба Ø 125 мм - 36º, 11º - необходимо развернуть трубу на 18º и подрезать ворот проходного элемента;
- Труба Ø 160 мм - 36º, 11º - необходимо развернуть трубу на 18º и подрезать ворот проходного элемента.
Приведенные данные являются ориентировочными.
Теги: Проходной элемент, вентиляция кровли, VILPE, HUOPA/SLATE
| Информация о производителе: | |
|---|---|
| Производитель | VILPE |
| Страна производства | Финляндия |
| Артикул | 741062 |
| Модель | HUOPA/SLATE |
| Технические характеристики: | |
| В комплекте | Проходной элемент, шаблон, набор крепежа |
| Кровельный материал | Гибкая черепица |
| Оттенок по карте RAL / RR | RR 33 |
| Размер, мм | 518*389 |
| Техническая гарантия, лет | 20 |
| Цвет | Черный |
| Элемент вентиляции | Проходной элемент |
| Эстетическая гарантия, лет | 10 |
| Область применения | Скатная кровля |
| Материал | Полипропилен |
| Температура эксплуатации, °С | -40°С до +80°С |
| Информация о товаре | |
| Вес | 1.19кг |
